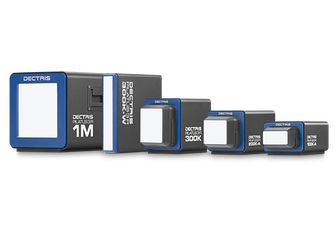

点击图片查看原图
1、产品特点：
PILATUS3 R 混合光子计数（HPC）探测器经过重新设计，旨在实现数据质量。该系列探测器基于同步辐射技术，并融合了两种关键技术：单光子计数和混合像素技术，实现了更好的实验室体验。 PILATUS3 R 系列进一步完善了我公司实验室用系列探测器的优势： DECTRIS 的即时触发技术配合 PILATUS3 技术优势，充分提升了计数率和计数率的准确校正。
PILATUS3 R 探测器的高计数率，使得其在处理高强度信号时具有优势。 DECTRIS 即时触发技术可被用来准确测量具有高衍射强度的样品，如小分子或无机复合物样品的高强度衍射峰。
单光子计数可消除所有的探测器噪音，从而得到优质的数据相对于同步辐射，实验室中的X射线源要微弱得多，只能得到较为微弱的衍射信号，因此通常需要较长的曝光时间。由于没有暗电流和读出噪音， PILATUS3 R 系列探测器比其它实验室用探测器具有更优的性能。
HPC 技术使得该系列探测器可直接探测X射线，比闪烁器探测器所产生的信号更为清晰。读出时间短并能连续采集信号的 PILATUS3 R 系列探测器可高效输出优质数据；较低的功耗和冷却要求可确保您轻松使用并减少维护工作量。
PILATUS3 R 系列探测器专为您的实验室需求而量身定制，可提供无与伦比的同步辐射成熟技术。具有性能的PILATUS3 R 系列探测器，可助您从具挑战性的样品中采集到优质的实验数据。
2、核心优势：
– 可在单光子计数模式下直接探测X射线；
– DECTRIS即时触发技术，可实现全程连续计数；
– 局部和整体计数率；
– 准确的计数率校正，可在高计数率条件下获得数据质量；
– 无读出噪音和暗电流；
– 出色的点扩散函数；
– 高动态范围；
– 读出时间短，帧频高。
3、应用领域：
– 生物大分子晶体学（MX）；
– 单晶衍射（SCD）；
– X射线衍射（XRD）；
– 小角和广角X射线散射（SAXS/WAXS）；
– 表面衍射；
– 漫散射；
– 时间分辨实验；
– 成像；
– 无损检测。
技术参数：
|
PILATUS3 R |
100K-A |
200K-A |
300K |
300K-W |
1M |
|
探测器模块数量 |
1 x 1 |
1 x 2 |
1 x 3 |
3 x 1 |
2 x 5 |
|
有效面积:宽*高[mm²] |
83.8 x 33.5 |
83.8 x 70.0 |
83.8 x 106.5 |
253.7 x 33.5 |
168.7 x 179.4 |
|
像素大小 [μm²] |
172 x 172 |
||||
|
总像素数量 |
487x195=94,965 |
487x407=198,209 |
487x619=301,453 |
1475x195=287,625 |
981x1043=1,023.183 |
|
间隙宽度, 水平/垂直（像素） |
0 |
- / 17 |
- / 17 |
7 / - |
7 / 17 |
|
非灵敏区 [ % ] |
0 |
4.3 |
5.5 |
0.9 |
7.2 |
|
缺陷像素 |
< 0.03% |
||||
|
帧频 [Hz] |
20 |
20 |
20 |
20 |
5 |
|
读出时间 [ms] |
7 |
||||
|
点扩散函数 |
1 pixel（FWHM） |
||||
|
计数器深度 |
20 bits（1,048,576 counts） |
||||
|
阈值能量 [keV] |
3.5 - 18 |
3.5 - 18 |
2.7 - 18 |
2.7 - 18 |
2.7 - 18 |
|
功耗 [W] |
30 |
30 |
36 |
36 |
165 |
|
尺寸（WHD）[mm³] |
156x115x284 |
156x155x284 |
158x193x262 |
280x62x296 |
265x286x455 |
|
重量 [kg] |
4.5 |
5.4 |
7.5 |
7.0 |
25 |
|
模块冷却 |
风冷 |
风冷 |
水冷 |
水冷 |
水冷 |
|
电子冷却 |
风冷 |
风冷 |
水冷 |
水冷 |
风冷 |
|
外接触发电压 |
5V TTL |
||||
|
能量校准 |
铬，锰，铁，铜，镓，钼，银的Ka线 |
||||
|
标准配置 |
450微米的硅传感器 |
||||
|
探测器可选配置 |
1000微米的硅传感器 |
||||
|
- |
- |
可用于真空 |
可用于真空 |
- |
|
