1、产品特点：

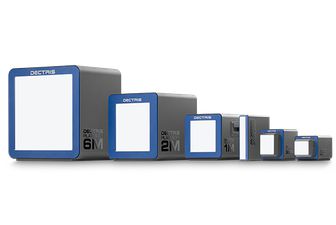

PILATUS3 混合像素探测器可以为要求苛刻的同步辐射应用提供的探测表现。在新一代产品中，PILATUS系列X射线探测器已经达到了高水平的成熟度和稳定性。改进的PILATUS3系列探测器采用互补金属氧化物半导体（CMOS）读出集成电路（ASIC）即时再触发技术，其可以避免瘫痪性误计数，同时其可以增强高计数率情况下的表现，减少读出时间，并获得更准确的计数率。PILATUS3即时再触发技术克服了以前的光子计数探测器固有的计数率低的限制。PILATUS3系列光子计数探测器是我们一直以来不断完善单光子计数探测器的努力结晶。卓越的数据质量和快速的数据采集是PILATUS探测器系统的主要优点。卓越的数据质量是通过各种特性来实现的：不存在读出噪声和暗电流，尖锐的点扩散函数，并且高达20比特（~100万个计数）的高动态范围和计数器深度。目前先进的互补金属氧化物半导体（CMOS）集成电路（ASIC）和读出电子学设计能够保证快速的数据获取。PILATUS3现在的标准配置为450微米的硅传感器，以此提高量子效率。所有PILATUS3 M系统出了包括探测服务器之外，还包含一台高性能计算机，以此确保高速率稳定的数据采集而不需要用户额外增加计算机系统。
2、核心优势：
–计数率高达每像素每秒1千万计数
–帧速率高达500Hz，即每秒钟可以采集500张图像
–读出时间仅为0.95毫秒
–单光子计数模式中的直接探测X射线
–无读出噪声
–无暗电流
–点扩散函数
–20位无溢出计数器
3、应用领域：
–生物大分子晶体学（MX）
–单晶衍射（SCD）
–表面衍射
–连贯的X射线成像
–时间分辨实验
–小角散射与广角散射（SAXS/WAXS）
–X射线衍射（XRPD）
技术参数：
|
PILATUS3 X |
100K-A |
200K-A |
300K |
300K-W |
1M |
2M |
6M |
|
探测器模块数量 |
1 × 1 |
1 × 2 |
1 x 3 |
3 x 1 |
2 x 5 |
3 x 8 |
5 x 12 |
|
有效面积：宽×高 [mm²] |
83.8 × 33.5 |
83.8 × 70.0 |
83.8 x 106.5 |
253.7 × 33.5 |
168.7 × 179.4 |
253.7 × 288.8 |
423.6 x 434.6 |
|
像素大小 [μm²] |
172×172 |
||||||
|
总像素数量，水平x垂直 |
487 × 195 |
487 × 407 |
487 × 619 |
1475 × 195 |
981 × 1043 |
1475 × 1679 |
2463 x 2527 |
|
间隙宽度, 水平/垂直（像素） |
0 |
- / 17 |
- / 17 |
7 / - |
7/17 |
7/17 |
7/17 |
|
非灵敏区 [ % ] |
0 |
4.3 |
5.5 |
0.9 |
7.2 |
8.0 |
8.5 |
|
缺陷像素 |
< 0.03% |
||||||
|
帧频，满帧 [Hz] |
500 |
500 |
500 |
500 |
500 |
250 |
100 |
|
帧频，ROI [Hz] |
- |
- |
- |
- |
500 |
500 |
500 |
|
读出时间 [ms] |
0.95 |
||||||
|
点扩散函数 |
1 pixel（FWHM） |
||||||
|
阈值能量 [keV] |
3.5 - 18 |
3.5 - 18 |
2.7 - 18 |
2.7 - 18 |
2.7 - 18 |
2.7 - 18 |
2.7 - 18 |
|
计数器深度 |
20 bits（1,048,576 counts） |
||||||
|
功耗[W] |
30 |
30 |
36 |
36 |
165 |
250 |
580 |
|
尺寸（WHD）[mm³] |
156x115x284 |
156x155x284 |
158x193x262 |
280x62x296 |
265x286x455 |
384x424x456 |
590x603x455 |
|
重量 [kg] |
4.5 |
5.4 |
7.5 |
7.0 |
25 |
46 |
92 |
|
模块冷却 |
风冷 |
风冷 |
水冷 |
水冷 |
水冷 |
水冷 |
水冷 |
|
电子冷却 |
风冷 |
风冷 |
水冷 |
水冷 |
风冷 |
风冷 |
风冷 |
|
标准配置 |
450微米 硅传感器 |
||||||
|
探测器，探测器服务器 |
探测器，探测器服务器 |
探测器，探测器服务器，水冷装置 |
探测器，探测器服务器，水冷装置，迷你PPU |
||||
|
探测器选项 |
1000微米 硅传感器 |
||||||
|
迷你PPU, L or XL |
|
|
|
|
|
|
|
