1、产品特点：
第四代同步加速器的尖端技术：
EIGER2 X/XE CdTe探测器是为在高能量段需要高分辨率和高帧速率的科学家设计的。单个像素尺寸仅为75µm，且对能量到达100keV的光子仍有很高的量子效率。由于死时间为零，所以每帧之间不会丢失光子。两个可调的能量阈值可以同时区分荧光背景（低能阈值）并且测量高次谐波的影响（高能阈值）。z大计数速率高达107光子/秒/像素。EIGER2 X CdTe探测器性能优异且易于集成和操作。
2、核心优势：
– 高量子效率范围达100KeV
– 无图像延迟或余辉
– z大计数速率高达107光子/秒/像素
– 双能量阈值
– 电子门控触发
– 有效面积大
3、应用领域：
– x射线衍射(单晶和粉末)
– 现场和原位技术
– 衍射显微镜和层析成像
– 漫散射和对分布函数

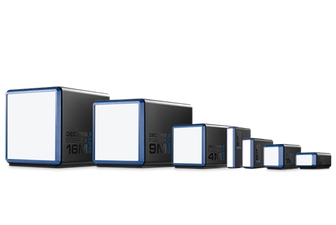

技术参数：
|
型号 |
EIGER2 X CdTe 500K |
EIGER2 X CdTe 1M |
EIGER2 X CdTe 4M |
EIGER2 X CdTe 9M |
EIGER2 X CdTe 16M |
EIGER2 XE CdTe 9M |
EIGER2 XE CdTe 16M |
|
有效面积：宽x高 [mm2] |
77.1 x 38.4 |
77.1 X 79.7 |
155.1 x 162.2 |
233.1 x 244.7 |
311.1 x 327.2 |
233.1 x 244.7 |
311.1 x 327.2 |
|
像素大小 [μm2] |
75 x 75 |
||||||
|
总像素数量 |
1028x512 |
1028x1062 |
2068 x 2162 |
3108 x 3262 |
4148 x 4362 |
3108 x 3262 |
4148 x 4362 |
|
间隙宽度, 水平/垂直（像素） |
-/- |
-/38 |
12 / 38 |
12 / 38 |
12 / 38 |
12 / 38 |
12 / 38 |
|
z大帧频* [Hz] |
2000 |
2000 |
500 |
230 |
130 |
550 |
550 |
|
计数器深度 [ bit ] |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
|
读出时间 |
连续读数 |
||||||
|
点扩散函数 |
1 pixel |
||||||
|
传感器材料 |
CdTe |
||||||
|
传感器厚度 [μm] |
750 |
||||||
|
能量范围 [keV] |
8-100 |
||||||
|
z大计数率 [ph/s/pixel] |
107 |
||||||
|
尺寸（WHD）[mm3] |
114 x 92 x 242 |
114 x 133 x 242 |
235 x 237 x 372 |
340 x 370 x 500 |
400 x 430 x 500 |
340 x 370 x 500 |
400 x 430 x 500 |
|
重量 [kg] |
3.7 |
4.7 |
15 |
41 |
55 |
41 |
55 |
|
冷却方式 |
水冷（模块）/风冷（电子学） |
水冷（模块）/风冷（电子学） |
水冷（模块）/风冷（电子学） |
水冷（模块）/风冷（电子学） |
水冷（模块）/风冷（电子学） |
水冷（模块）/风冷（电子学） |
水冷（模块）/风冷（电子学） |
北京优纳珂科技有限公司是瑞士DECTRIS（德科特思）指定的在中国地区同步辐射和科研实验室总代理。负责DECTRIS（德科特思）产品在中国软硬件的售前售后，EIGER2、PILATUS3、MYTHEN2、ELA、QUADRO、SINGLA探测器参数。公司拥有专业的销售、服务团队，为您提供产品咨询、设备安装、设备维护等专业的一站式服务。公司秉承提供一流的产品、精湛的技术与良好的服务态度，本着“信誉第一、客户至上”的原则，竭诚为您服务。详情请致电400 188 9798或登录网址www.unite-tech.com了解更多信息。
